工場の生産設備や建設機械、鉄道車両、屋外設備など、振動・粉塵・水・温度変化にさらされる過酷な環境では、一般的なコネクタでは接続の信頼性を確保できません。そこで用いられるのが「ヘビーデューティコネクタ」です。
本記事では、ヘビーデューティコネクタの基礎知識から、求められる要件、代表的な種類、選定時のポイントまでを解説します。
ヘビーデューティコネクタとは、堅牢性・耐久性・防塵性・防水性・耐振動性に優れ、過酷な使用環境でも安定した電気接続を維持できる産業用コネクタの総称です。 「重負荷用コネクタ」「角型コネクタ」「産業用多極コネクタ」などと呼ばれることもあります。
一般的な民生用コネクタが室内の安定した環境での使用を前提としているのに対し、ヘビーデューティコネクタは次のような環境での使用を想定して設計されています。
●粉塵や切削油が飛散する工場・生産ライン
●振動や衝撃が常時加わる建設機械・鉄道車両
●風雨や紫外線にさらされる屋外設備・プラント
●高温・低温、温度変化の激しい環境
構造としては、接点を保持する「インサート(コンタクトブロック)」を、金属または樹脂製の「フード」「ハウジング」で覆い、レバーやネジでしっかりとロックする方式が一般的です。これにより、外部環境から接点を保護しつつ、確実な嵌合を実現します。
ヘビーデューティコネクタには、使用環境に応じて次のような性能が求められます。
粉塵の侵入や水の浸入は、接触不良や短絡・腐食の原因となります。ヘビーデューティコネクタでは、パッキンやガスケットによるシール構造を採用し、IP65・IP67・IP68・IP69Kといった保護等級に対応した製品が求められます。屋外設置や洗浄工程のある食品機械などでは、特に高い防水性能が必要です。
＞＞IP保護等級 に関してはこちら
産業機械や車両では、常時振動や衝撃が加わります。振動による嵌合の緩み・瞬断を防ぐため、確実なロック機構と接点の保持力が重要です。鉄道・建機・搬送装置などの用途では、規格に基づいた振動・衝撃試験をクリアしていることが選定の目安になります。
金属ハウジングや強化樹脂により、外部からの衝撃・圧力に耐える機械的強度が求められます。また、頻繁に着脱される用途では、規定回数の挿抜(嵌合)を繰り返しても性能を維持できる挿抜耐久性も重要な指標です。
高温環境や寒冷地、油・薬品が付着する環境、紫外線にさらされる屋外など、設置環境に応じた耐熱性・耐寒性・耐油性・耐候性が必要です。使用温度範囲や材質(めっき・樹脂・シール材)の仕様確認が欠かせません。
設備の大型化・多機能化に伴い、動力用の大電流回路と、信号・制御回路をまとめて接続したいというニーズが高まっています。定格電流・定格電圧が要求を満たすことはもちろん、電源・信号・エアなどを1つのコネクタに集約できる拡張性も重要です。
＞＞大電流コネクタ（電源コネクタ）の技術的な選定ポイント
＞＞あらゆるものを1つに集約できる複合コネクタ
配線工数の削減や、装置のユニット化・段取り替えの効率化も、ヘビーデューティコネクタ採用の大きな目的です。工具レスで着脱できるレバーロック構造や、誤嵌合を防ぐガイド・キーイングなど、現場での作業性に配慮した設計が求められます。
産業用コネクタ＆コンポーネンツでは、用途・環境に応じた多様なヘビーデューティコネクタを取り扱っています。

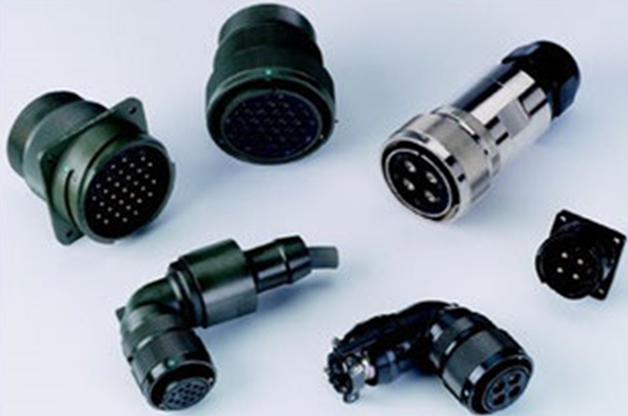

IP67・IP68・IP69K等の高い保護等級に対応した防水コネクタです。屋外設備、洗浄工程のある食品・薬品製造装置、船舶・港湾設備など、水や湿気にさらされる環境での使用に適しています。

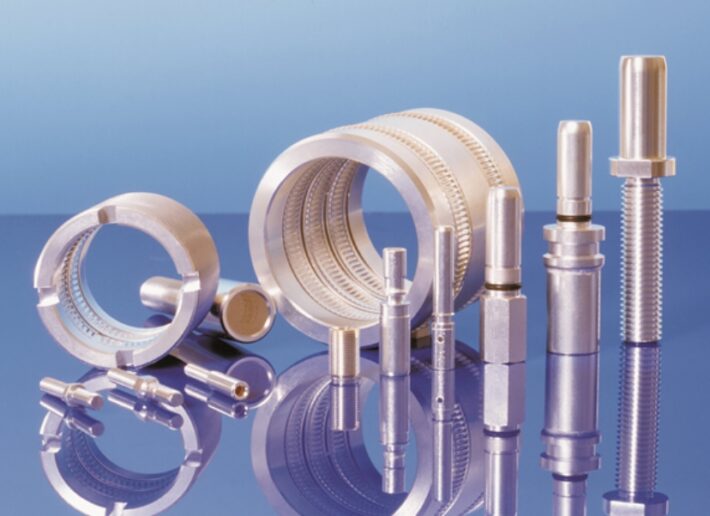

数十A〜数百Aクラスの大電流に対応するコネクタです。工作機械やプレス機の動力回路、発電・蓄電設備、大型モータの接続など、電力供給ラインの確実な接続を実現します。

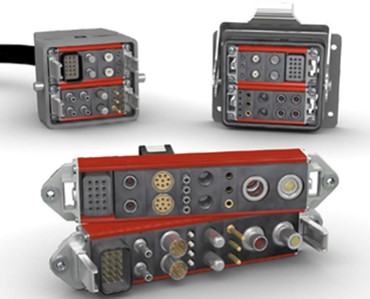

電源・信号・同軸・光ファイバ・エア(空圧)など、異なる種類の回路・媒体を1つのハウジングに集約できるコネクタです。配線の省スペース化、接続工数の削減、誤接続の防止に貢献し、ロボットや自動化設備のユニット化に最適です。
ヘビーデューティコネクタの選定では、定格電流・電圧、極数、保護等級(IP)、使用温度範囲、耐振動性、取付方法、ケーブル仕様など、多くの条件を総合的に検討する必要があります。カタログスペックだけでは判断が難しく、「どの製品が自社の環境に合うのかわからない」というご相談も少なくありません。
産業用コネクタ＆コンポーネンツでは、お客様の使用環境・要求仕様を丁寧にヒアリングし、豊富な取り扱い製品の中から最適なヘビーデューティコネクタをご提案します。
●使用環境(粉塵・水・振動・温度)に合った保護等級・構造の選定
●大電流・多極・複合化など、仕様に応じた製品のご提案
●図面・仕様書に基づく個別のご相談、代替品・置き換えのご提案
ヘビーデューティコネクタの選定・調達でお困りの際は、ぜひお気軽にお問い合わせください。
