電気自動車（EV）やハイブリッド車（HEV）の生産拡大に伴い、自動車メーカーや部品メーカーの工場では、バッテリーやインバータに高電圧を印加して検査・評価する設備が増えています。こうした設備では、高電圧ケーブルを端子台にネジ止めする方法から、より安全に素早く着脱できる高電圧コネクタへ切り替えたいというご要望が増えています。
ガソリン車の電装品は主に12V系で動いていますが、電動車の駆動用バッテリーは数百V級が一般的で、近年は急速充電や効率向上のために800V級のシステムを採用する車種も増えています。
そのため、生産ラインでも製品と同等以上の電圧を扱う工程が生まれています。例えば、バッテリーの充放電、完成品の通電検査、絶縁性能を確かめる耐電圧試験などです。従来の自動車製造設備ではあまり意識されなかった高電圧への備えが、設備設計の段階から求められるようになっています。
電池製造の工程では、組み立てたセルやモジュールに充電と放電を繰り返して性能を安定させ、特性を確認します。多数のチャンネルを並べて運用するため、配線の接続点が非常に多くなるのが特徴です。
完成したバッテリーパックやモータ・インバータ一体の駆動ユニットは、出荷前に通電して動作を確認します。検査対象（ワーク）が次々と入れ替わるため、接続と切り離しを何度も繰り返します。
高電圧部品の絶縁性能を確認する試験では、製品の使用電圧を大きく上回る電圧を印加します。試験装置側の接続部には、十分な絶縁性能と感電対策が欠かせません。
車載充電器や急速充電器の開発・検査でも、高電圧・大電流を扱う接続部が必要になります。
「高電圧コネクタ」と聞くと、車両に搭載される車載用コネクタを思い浮かべる方も多いかもしれません。車載用は振動や温度変化、防水といった車両環境に耐えることが最優先です。
一方、製造設備側で使うコネクタは、作業者が日常的に触れて着脱する点が大きく異なります。設備用として選定する際は、次のような点を確認しておくことをおすすめします。
・定格電圧・電流の余裕：試験電圧やピーク電流も含めて、余裕を持った定格を選ぶ
・挿抜耐久性：検査治具ではワークの入れ替えごとに着脱するため、挿抜回数の多さに耐えられるか
・感電防止構造：指が充電部に触れにくい構造や、接続が外れると電源を遮断するインターロック回路に対応できるか
・ノイズ対策：インバータ試験などではノイズが発生しやすく、シールド付きのコネクタが有効な場合がある
・省スペース・一括接続：高電圧線と信号線をまとめて接続できる複合コネクタを使うと、段取り替えの時間短縮や配線ミス防止につながる
一般的に高電圧に対応するコネクタほど大型になりやすく、設備内のスペースや治具の重量が課題になりがちです。用途に合ったサイズと定格のバランスを見極めることが、設備設計のポイントになります。

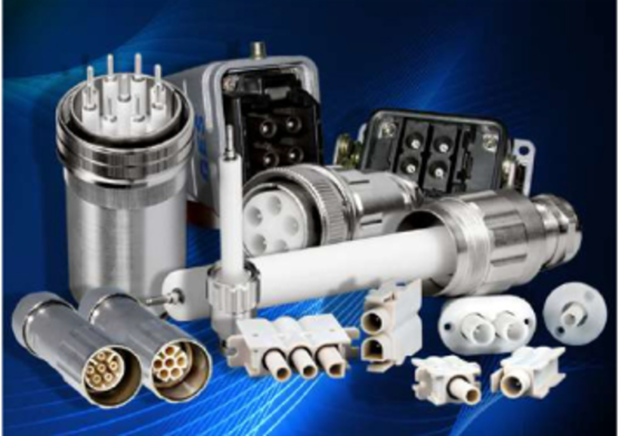

産業用コネクタ＆コンポーネンツでは、高電圧コネクタをはじめ、大電流コネクタや複合コネクタなど、自動車製造設備で使われる幅広い製品を取り扱っています。「端子台のネジ止めをコネクタ化して作業を安全にしたい」「検査治具の段取り替えを短縮したい」といったご要望に対し、使用条件をお伺いしたうえで最適な製品をご提案します。
高電圧コネクタに関するご相談は、実績と知見をもった産業用コネクタ＆コンポーネンツにお問合せ下さい。
