産業用コネクタの形状と用途｜丸型コネクタと角型コネクタの違い・選び方を解説

なぜ産業用コネクタは「形状」が違うのか？

コネクタは、単に電気や信号をつなぐだけの部品ではありません。設置される環境（屋外・水中・粉塵・振動・高温など）にさらされながら、長期間にわたって安定した接続を維持することが求められます。

このとき、ハウジングの形状は密閉性・取付け方法・極数・操作性の自由度を決定づける要素となります。丸型と角型はそれぞれ得意・不得意がはっきりしているため、形状の特性を理解しておくことで、選定のミスマッチや、導入後の不具合・コスト増を未然に防ぐことができます。

丸型（円形）コネクタの特徴と用途

丸型コネクタは、円筒形のハウジングを持つコネクタです。中心軸に対して接点が円状に配置されており、嵌合部の断面が円形になっているのが特徴です。航空・宇宙、車載、計測、センサーなど、信頼性と環境耐性が求められる分野で広く使われています。

結合方式（カップリング機構）

丸型コネクタは、オス・メスを結合・固定する方式に複数のバリエーションがあります。

・ネジ式（スクリュー式）：嵌合部を回してネジで締め込む方式。振動による緩みに強く、確実な固定が可能。締結に時間がかかる傾向があります。
・バヨネット式：差し込んで回すだけでロックされる方式。着脱が速く、確実な嵌合が目視・手応えで確認しやすいのが利点です。
・プッシュプル式：押し込むだけで挿入、ラッチを引くだけで抜去できる方式。狭い場所でも片手でワンタッチ操作でき、繰り返し着脱する用途に適しています。

丸型コネクタのメリット

・防水・防塵性に優れる：円形断面はOリングによる全周シールと相性がよく、高いIP等級（防水・防塵性能）を実現しやすい構造です。屋外設備や水回り、洗浄環境に向いています。
・耐振動性が高い：ネジ式やバヨネット式のロック機構により、振動・衝撃下でも緩みにくく接続を維持できます。
・360°のシールド性：円形の金属シェルは全周をシールドできるため、EMC（電磁両立性）対策が必要な高速伝送・計測用途にも適しています。
・挿入方向の自由度：円形のため、嵌合の回転位置を比較的自由に合わせやすく、キー溝で誤挿入も防げます。

主な用途・適した現場

丸型コネクタは、過酷な環境耐性や高い信頼性が求められる現場で特に力を発揮します。
具体的には、水や粉塵にさらされる屋外設備・洗浄ラインではねじ式コネクタや、バヨネット式が装置の小型化・省スペース化が求められる現場ではプッシュプル式コネクタなどが用いられています。

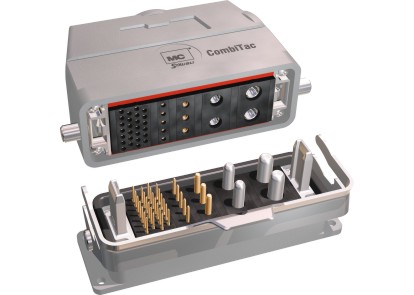

角型（矩形）コネクタの特徴と用途

角型コネクタは、四角いハウジングを持つコネクタです。長方形のスペースに多数の接点を効率よく配置できるため、多極化・モジュール化が求められる用途に適しています。制御盤や産業機械、ロボット、装置間配線などのFA（ファクトリーオートメーション）分野で多用されます。

モジュール式（重作業用コネクタ）という強み

角型コネクタの大きな特徴が、「1つのハウジングに複数の機能を集約できる」モジュール構造です。金属製のフード／ハウジングの内部に、電源用・信号用・データ用・エア／流体用などのインサート（モジュール）を組み合わせて搭載できます。

これにより、本来であれば複数のコネクタやケーブルが必要だった接続を、1ヶ所のワンタッチ着脱に集約できます。配線本数の削減、装置の段取り替え時間（タクトタイム）の短縮、挿し間違いの防止につながるため、こうした集約用途には複合コネクタが適しています。

角型コネクタのメリット

・多極化・省スペース化に強い：限られた盤面・パネル面積に多数の接点を効率よく実装できます。
・機能の集約（モジュール化）：電源・信号・通信・流体などを1つに統合でき、配線とメンテナンスを簡素化できます。
・整列・取付けのしやすさ：四角い形状は隙間なく並べやすく、盤内やパネルへの整然とした実装に向いています。
・確実な誤挿入防止：ハウジング形状やガイド、キー構造により、コーディング（極性管理）がしやすく挿し間違いを防げます。
・レバー・ロック機構：大型のものはレバーやクランプで嵌合でき、多極でも小さい力で確実に着脱できます。

主な用途・適した現場

角型コネクタは、装置間配線や制御盤まわりなど、極数が多く配線を整理したい現場に適しています。
代表例が、電源・信号・流体などをまとめて着脱したい場面で用いられる複合コネクタです。

丸型コネクタと角型コネクタの比較

比較項目	丸型（円形）コネクタ	角型（矩形）コネクタ
ハウジング形状	円筒形	矩形（箱型）
防水・防塵性	◎（全周シールに有利）	○（モデル・構造による）
耐振動性	◎（ネジ・バヨネット）	○（レバー・クランプ等）
多極化・高密度実装	△〜○	◎
機能の集約（モジュール化）	△	◎
整列・パネル実装	△	◎
着脱の速さ	◎（プッシュプル等）	○（レバー式等）
得意な環境	屋外・水回り・振動・狭所	制御盤・装置間・多極配線

形状以外で押さえておきたい選定ポイント

形状を絞り込んだあとは、次のような項目を具体的に確認していくと、選定の精度が高まります。

・定格電流・定格電圧：扱う電力に対して十分な余裕があるか
・極数（接点数）：必要な信号・電源・通信回線をすべて収容できるか
・保護等級（IP等級）：設置環境の防水・防塵レベルに見合っているか
・使用温度・環境耐性：高温・薬品・粉塵などへの耐性
・着脱頻度・作業性：日常的に抜き差しするか、固定接続か
・嵌合回数（耐久性）：想定する着脱回数に耐えられるか

選定の基本的な進め方は、コネクタ選定 虎の巻（技術特集資料）で体系的にまとめています。また、定格や絶縁・大電流まわりの技術的な掘り下げは産業用コネクタ 専門情報のコラムもご参照ください。

まとめ｜形状の特性を理解して最適なコネクタを

産業用コネクタの形状選びは、「丸型＝環境耐性・防水・狭所・振動に強い」「角型＝多極・モジュール化・盤内実装に強い」という大きな傾向を押さえることが出発点になります。

そのうえで、防水性が最優先なら丸型の防水コネクタ、多機能を1つに集約したいなら角型の複合コネクタ、大電流を安全に扱うなら大電流コネクタといったように、現場の課題に合わせて形状と製品を組み合わせていくことが、信頼性とコスト最適化の両立につながります。

「自社の用途にはどの形状・どの製品が最適か分からない」という場合は、形状にとらわれず課題ベースでご提案いたします。仕様検討・選定でお困りの際は、お気軽にお問い合わせ・ご相談ください。
